Maximale Performance für große Volumen

LEISTUNGSSTARK

Hochlagen

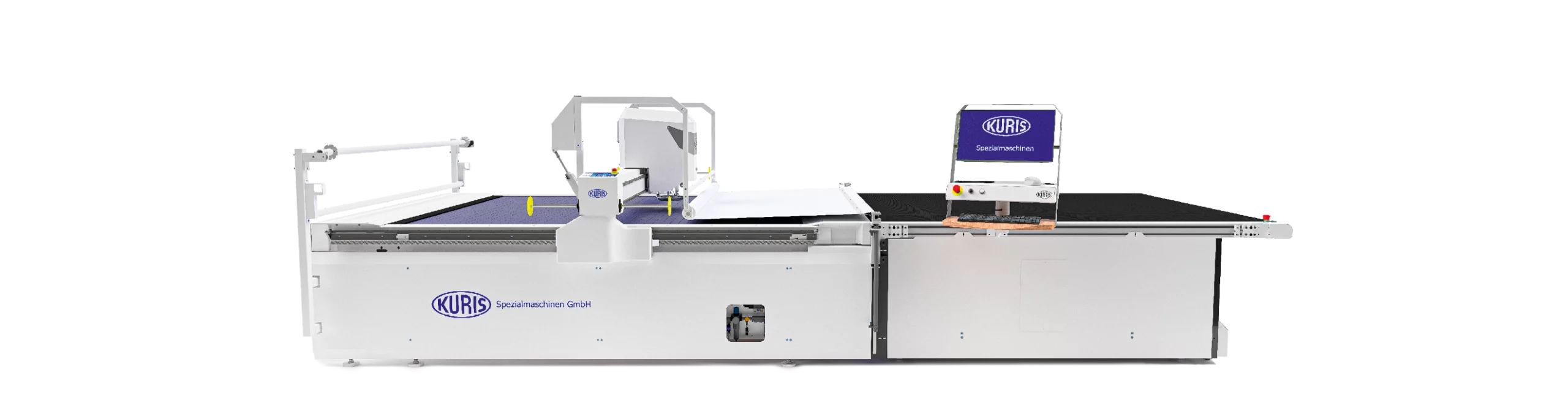

TEXCUT

Die TEXCUT-Serie steht für hochautomatisierten Hochlagenzuschnitt im industriellen Maßstab – präzise, effizient und skalierbar. Ob technische Textilien, Prepregs, Aramide, Glas- oder Kohlefasern: Die leistungsfähigen Digital Cutter schneiden zuverlässig auch anspruchsvollste Materialien mit hoher Geschwindigkeit und ausgezeichneter Schnittqualität.

Die TEXCUT-Anlagen bieten verschiedene Schneidfenstergrößen und arbeiten mit komprimierten Schnitthöhen bis zu 80 mm. Für perfekte Ergebnisse sorgen Features wie das optionale Smart Knife zur Kompensation der Messerdurchbiegung, die automatische Parallelitäts- und Plausibilitätskontrolle sowie das patentierte Servicekonzept für schnellen Messerwechsel.

Ideal für Anwendungen in der Automobil-, Luftfahrt-, Möbel- und Bauindustrie, lassen sich die Systeme flexibel an bestehende Prozesse anbinden. Dank ihrer robusten Bauweise, der intuitiven Bedienerführung und geringen Wartungskosten sind TEXCUT Cutter die wirtschaftliche Lösung für moderne Serien- und Musterproduktionen – mit voller Prozessintegration und maximaler Skalierbarkeit.

Die Highlights –

auf einen Blick

Hervorragende Schneidqualität – auch bei schwierigen Konturen

Hohe Schneidgeschwindigkeit bei maximaler Kontrolle

Servicefreundlich durch patentiertes Wechselsystem
Flexible Anpassung an Prozesse & Materialien
Volle Prozessintegration & Automatisierung
Technische Daten
Max. Schneidhöhe
bis 80 mm komprimiert
Max. Schneidgeschwindigkeit:
45 m/min
Max. Positionsgeschwindigkeit
60 m/min
Arbeitsbreiten
1,90 / 2,20 / 2,40 m (weitere auf Anfrage)
Gesamtbreite des Cuttergestells
2,25 / 2,55 / 2,75 m
Gesamtlänge des Cuttergestells
3,20 / 4,50 / 5,50 m
Effektive Schneidlänge
2,20 / 3,50 / 4,50 m
Länge des Abräumbereichs
2,00 / 2,50 / 3,30 / 4,30 m
Gesamtbreite des Abräumbandes
2,10 / 2,40 / 2,60 m
Gesamtlänge der Cutter-Anlage
5,20 / 5,70 / 7,80 / 9,80 m
Gewicht der Cutter-Anlage
ca. 3600 – 3900 kg
Gewicht der Vakuum-Anlage
ca. 600 – 800 kg
Elektrische Anschlussleistung
Betriebsspannung
230 / 400 V, 50 / 60 Hz, 3-Phasen
Cutter einschl. Abräumband
4 kW
Economic-Vakuum-Anlage
22 / 30 kW
Druckluft (5-6 bar)
10 l/min
(bei Bohreinrichtung)
230 l/min (kurzzeitig)
Messergrößen
1,2 x 6,0 mm / 2,0 x 6,0 mm / 2,0 x 7,0 mm / 2,5 x 8,0 mm / 3,0 x 9,0 mm

Unsere Messer sind mit unterschiedlichen Beschichtungen lieferbar. Die Klingen sind wahlweise mit Wellenschliff- und Sägezahnschliff ausgestattet und bestehen aus HSS- oder Hartmetall.

Optionen

• Anlage quer verfahrbar zur Übernahme von Lagenpaketen von mehreren Legetischen

• Rapport- und Streifenverarbeitung

• elektronische Messerbruchüberwachung

• Zeicheneinrichtung

• Hohlbohreinrichtung für Bohrungen bis 20 mm Durchmesser

• Abdeckrollo für besseres Vakuum
• Fräseinheit
• »Smart Knife«
• Optionen: Smart Knife / Vakuum-Leistung regelbar
